ST-100Y Automatisk Cylinderboks Servietteindpakningsmaskine
Specielt designet til biler med cylinderhåndkludser,
70 rør/minut, u-formet nøjagtig indføring i røret,
Automatisk skuffe tryk, ingen materialer til at spare papirrøret,
Kan kobles med varmeindpakningsmaskine til produktion.n."
- Oversigt
- Anbefalede produkter
Produktbeskrivelse
Specielt designet til køretøjssygdomme, og egnet til automatiseret indpakning af enhver cylindrisk boks produkter
Maskineydelse og parametre
| Vare/model | ST-100Y | |
| Papirkvalitet af karton | 300-400g/m3 | |
| Maksimal pakke-specifikation | Diameter 50-100mm L:130-200mm | |
| Pakningshastighed | 30-60 bokse/minute | |
| Motoreffekt | 1,5KW | |
| Total effekt | 3 kW | |
| Type strømforsyning | 3fase 4tråd 380V 50Hz | |
| Maskine lydstøj | ≤ 80 dB | |
| Luftforsyning | 0,5-0,8 MPa | |
| Luftforbrug | 100-120 L/min | |
| Konturdimensioner | Hovedmaskine | L3250×B1650×H1800mm |
| Maskinvægt | 2100 kg | |
Pakkeform og specificeringsstyle

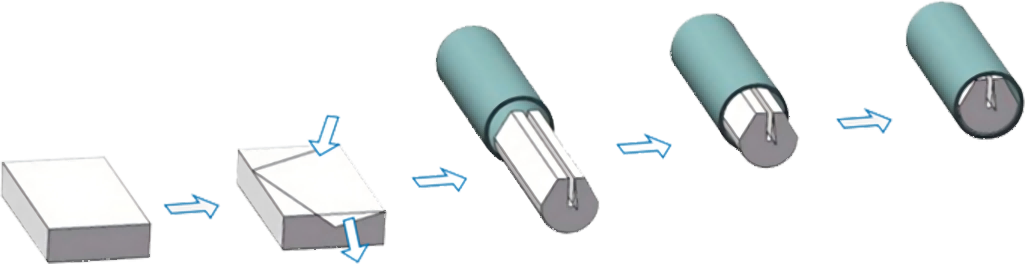

1、Fluxdiagram

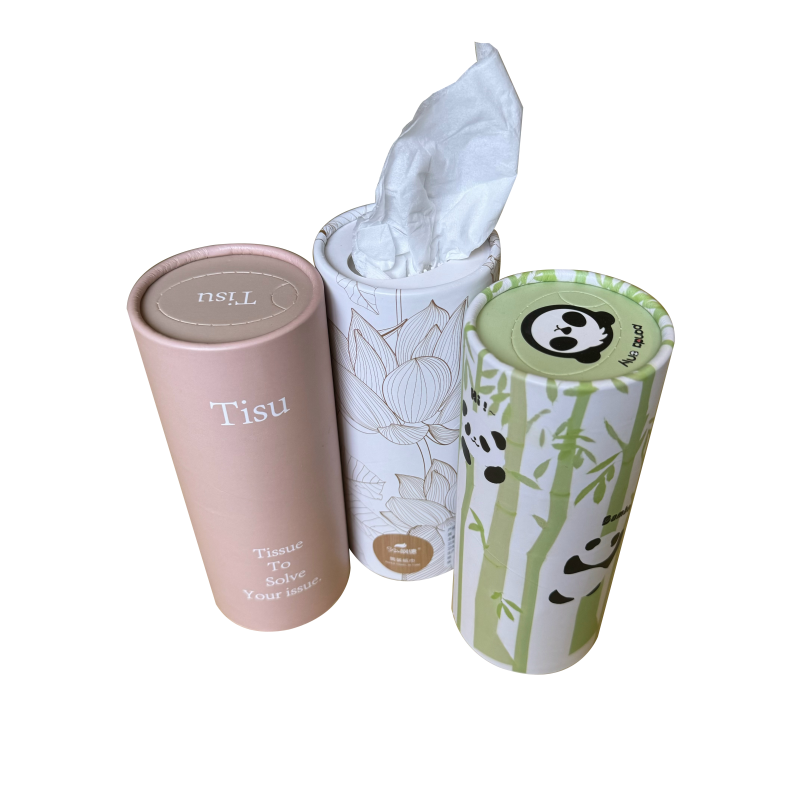

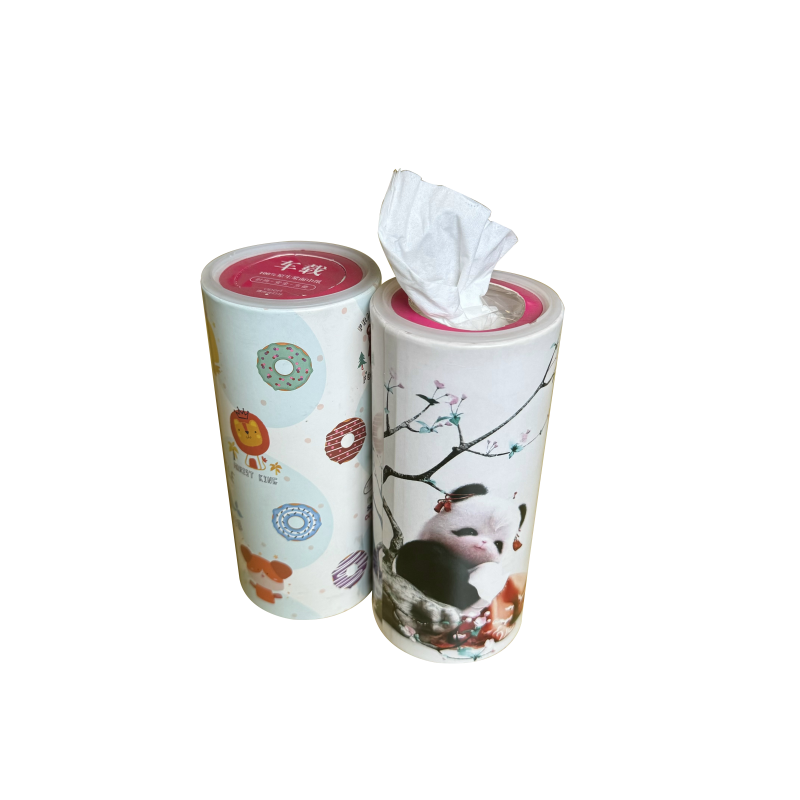

2. Rigtig eksempel
 |
 |
 |
Hovedfunktioner og fordele
1. Det anvender en pakkeform med automatisk fodring, nedlægning af kassen, indgåelse i kassen, forkastelse af affald osv. Strukturen er kompakt og velegnet, og drift og justering er simpel;
2. Ved at bruge servo/trinmotor og touchscreen, PLC programmerbart kontrolsystem, er menneske-maskine-grænsefladevisningen klar og simpel i drift, høj grad af automatisering, mere menneskeligt;
3. Ved at bruge fotoelektrisk øje til automatisk detektion og sporingssystem, går den tomme pakke ikke ned i kassen, maksimerer besparelserne på pakningsmaterialer;
4. Nem at justere, hurtig konvertering mellem forskellige størrelser kan realiseres;
5. Skifte af specifikationer kræver ikke skifte af alle former, kun en lille del af tilbehør og justeringer er nødvendige;
6. Ved at anvende automatisk stop, hvis varene ikke er på plads i boksen, og overlastsskyttesmekanisme for hoveddrivmotor, gøres drift mere sikker og pålidelig;
7. I overensstemmelse med kundens krav kan der anvendes en opvendt sikkerhedsdækning, som gør det nemmere at bruge og er pænere i udseendet.
Udstyrsdetaljer
 |
 |
 |

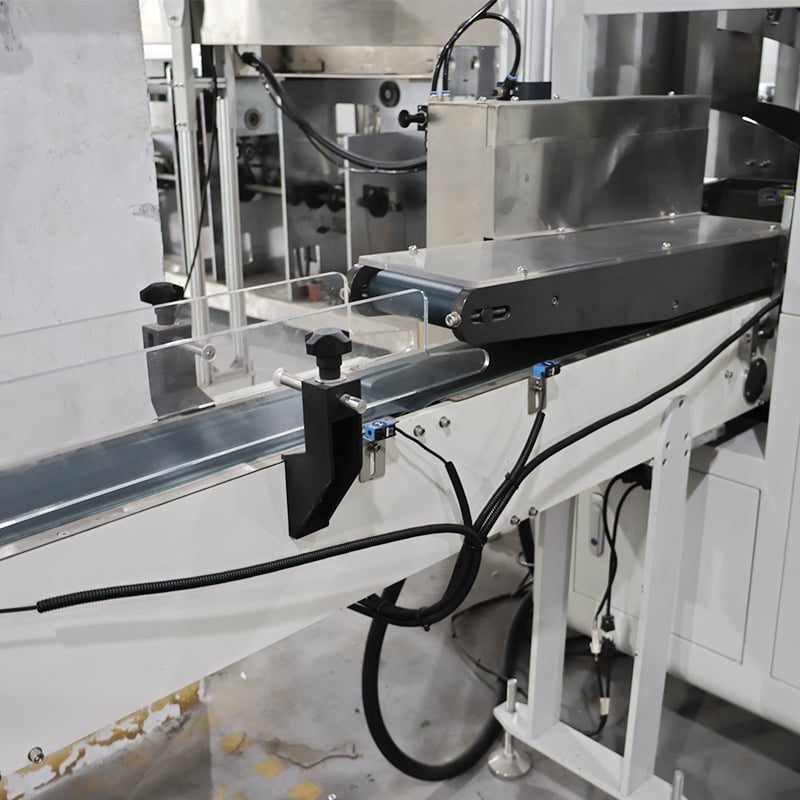

Automatisk materialefødevæske med fotoelektrisk materialeovervågning - der åbnes og pakkes, hvis der er materialer til stede for at sikre 100% ikke tomme pakker. |

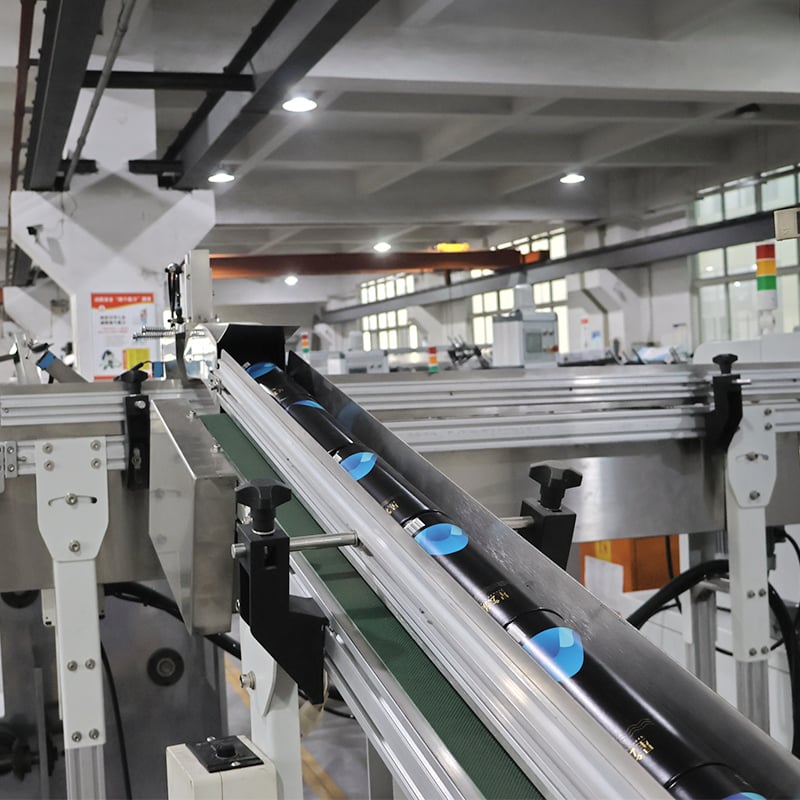

Automatisk konvejering af cylindriske bokse - Kan forbindes med foregående udstyr til fremstilling af cylindriske kartoner |

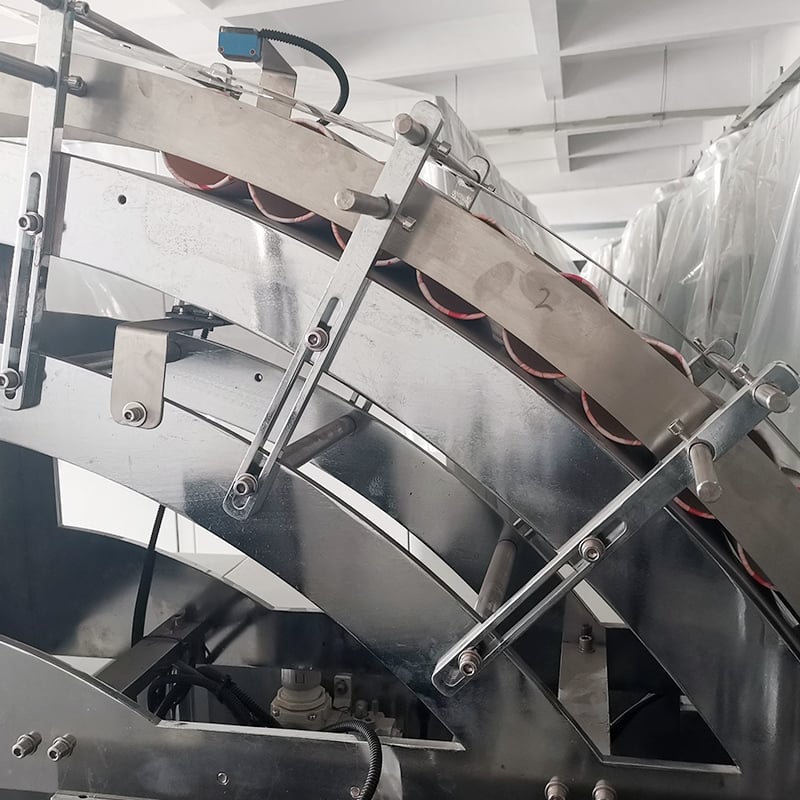

Lagerpladser til cylindriske kartoner - Automatisk fremrykning af nederste cylindriske karton, alarm ved manglende karton |
 |
 |

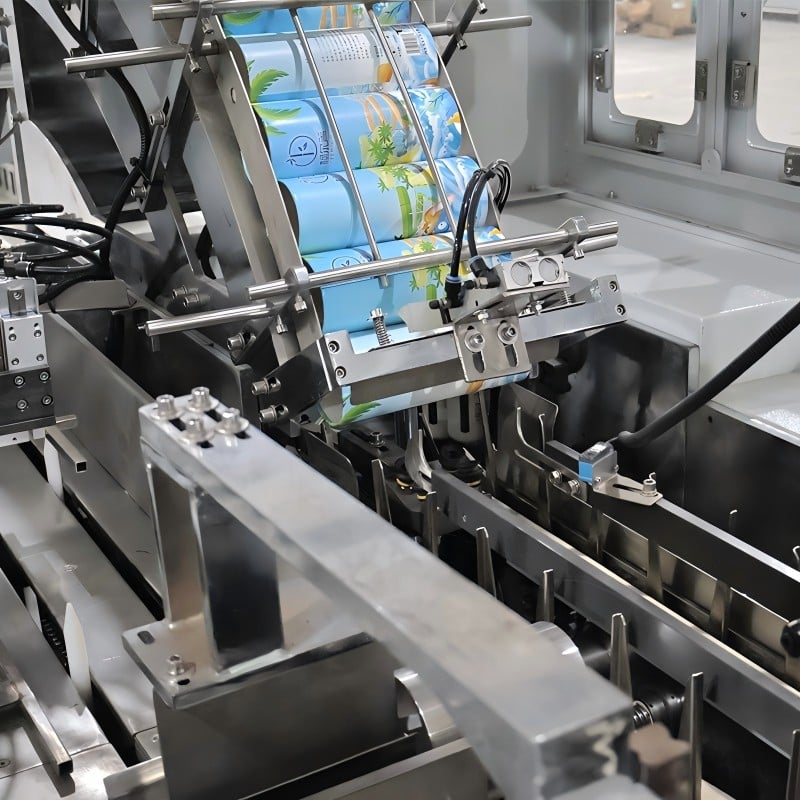

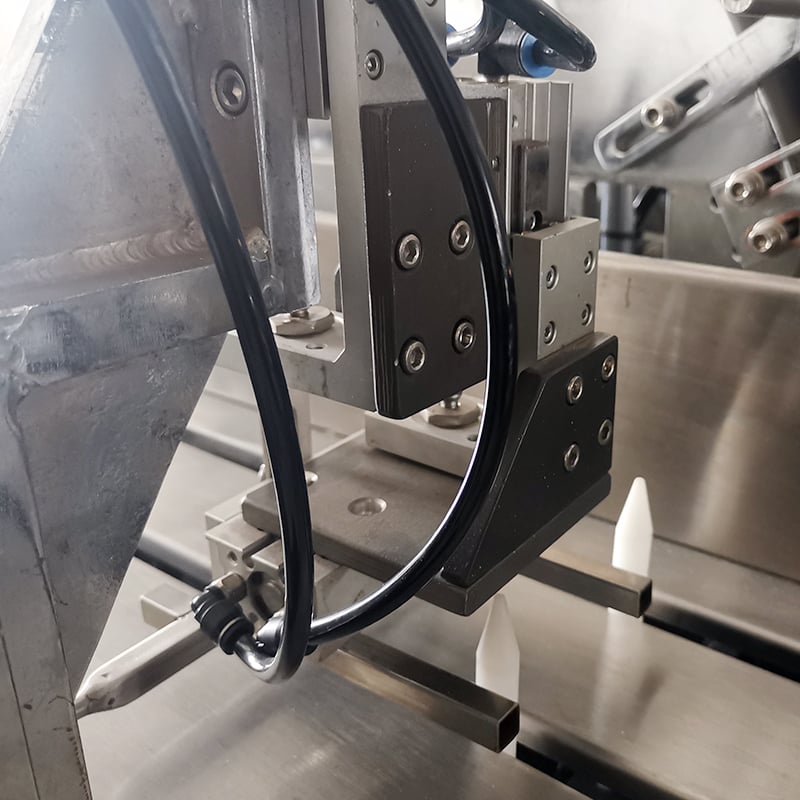

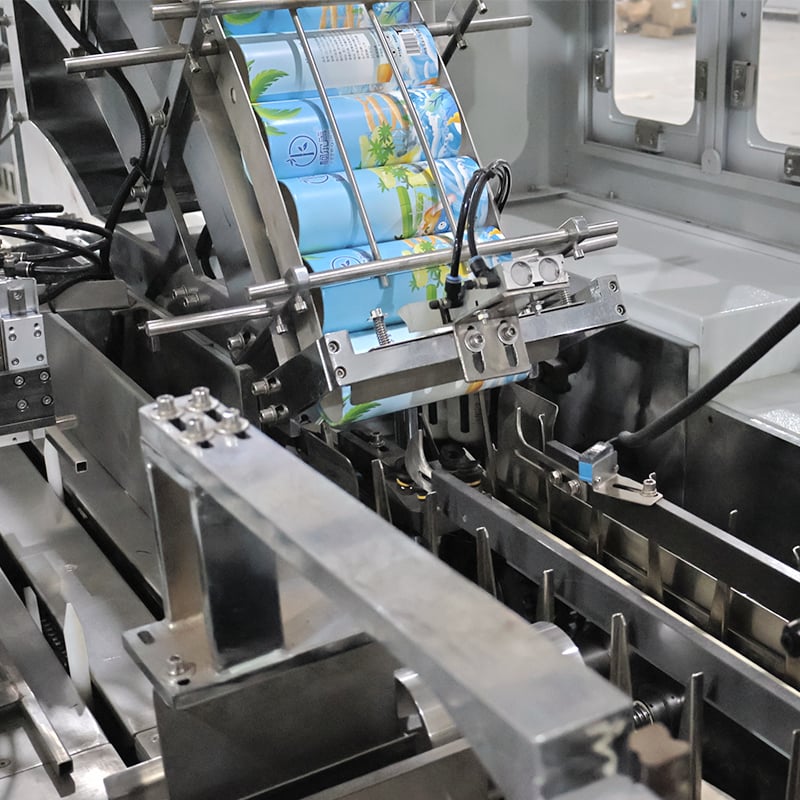

| Auto-Drop Cylinder Boxes-Når materialet er registreret af materiale-målefotoelektrisk skifte, vil sugpinden trække kartonet til kartonføringssætningen på en bestemt tid under virkning af vakuum. | Papirekstraktionsmekanisme-Træk ud og tryk på det øverste ark med materiale, nemt at ekstrahere under brug |
 |
 |

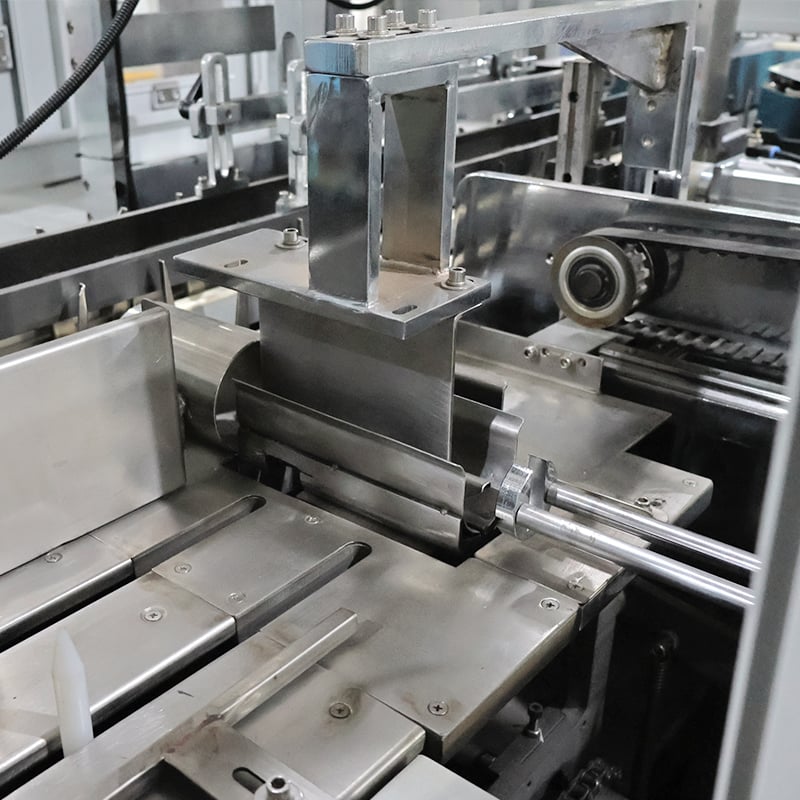

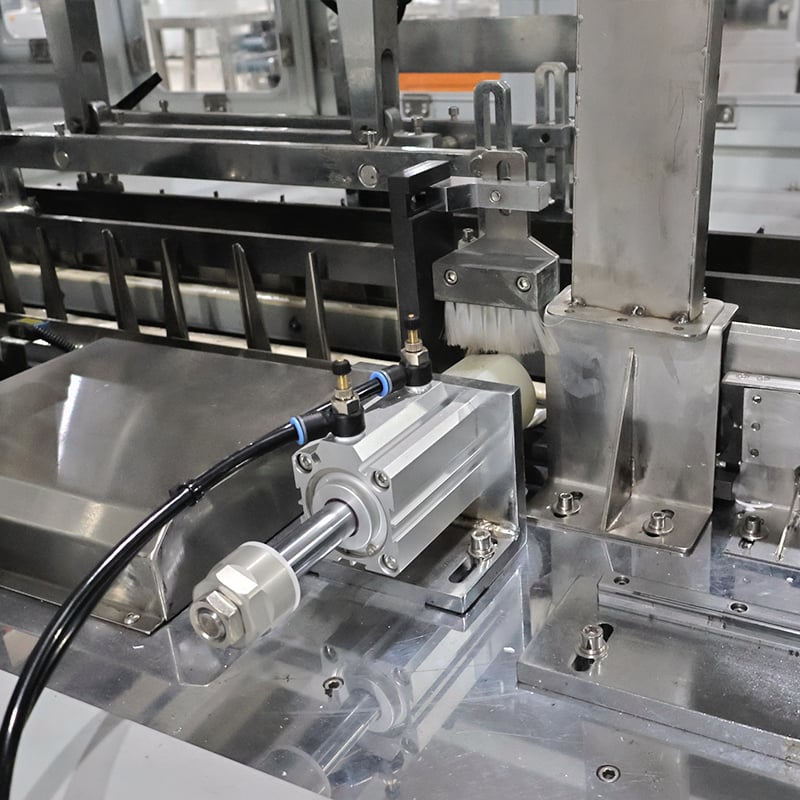

| Servo Pusher U-Feeder-Skyder materialet automatisk ind i boksen. Hvis materialet ikke er korrekt placeret i boksen, udløses der en alarm til håndtering | Automatisk snap-on-lid-Slutter huler på cylindriske kartoner og transporterer dem til færdigvarausgangsbæltet |
